OBD2端子の場所はどこ？役割や接続できる便利アイテム5選と注意点を解説

OBD2端子の場所を正しく把握して活用すれば、愛車のメンテナンスやカスタムの自由度がぐっと広がります。

「名前はよく聞くけれど、自分の車のどこにあるのか分からない」と不安に思う必要はもうありません。

安心してください、設置場所の探し方から注意点、便利なアイテムの選び方まで初心者の方にも分かりやすく解説します。

この記事を読めば、診断機などを自分で使いこなせるようになり、大切な愛車の状態をこれまで以上に詳しく管理できるようになりますよ。

OBD2端子の場所はどこ？役割や形状の基礎知識

まずは、OBD2端子が車のどこにあるのか、どのような役割を持っているのかを整理していきましょう。

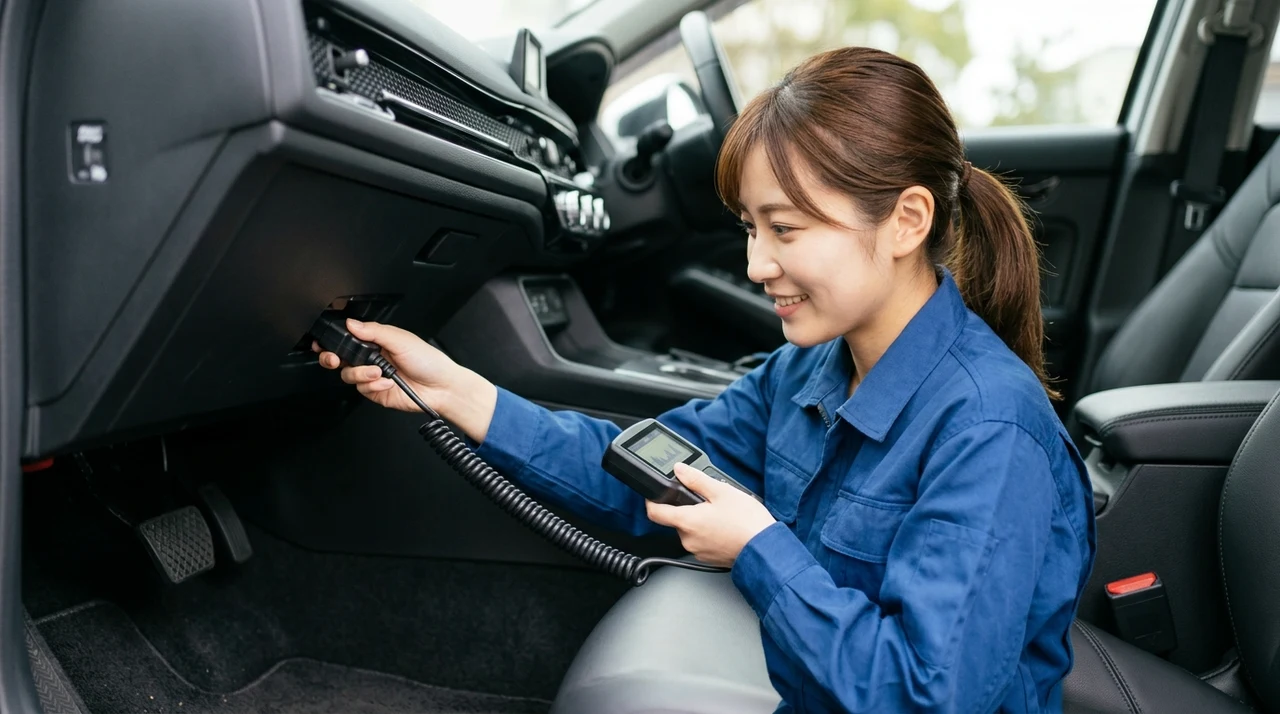

設置場所

OBD2端子の設置場所は、ほとんどの車種で運転席のダッシュボード下付近に配置されています。

具体的には、アクセルペダルの上あたりやヒューズボックスの近くをのぞき込むと、台形の形をしたコネクタが見つかるはずですよ。

車種によってはセンターコンソールの奥やグローブボックス内に隠れていることもあるため、見当たらないときは周囲のパネルをチェックしてみてください。

基本的には工具なしでアクセスできる場所にあり、キャップなどがついていないむき出しの状態で設置されているのが一般的です。

共通規格

この端子は形状やピンの数が世界的に統一されており、16ピンのメス型コネクタという共通のデザインが採用されています。

国際標準化機構（ISO）のISO 15765規格シリーズなどで通信プロトコルが定義されているため、メーカーを問わず同じ診断機を使えるのが大きな特徴です。

これにより、国産車でも輸入車でも同じ形状の端子を使って、車両のコンピューターとやり取りすることが可能になっています。

統一規格であるおかげで、アフターパーツメーカーがさまざまな便利グッズを開発できる環境が整っているといえますね。

自己診断機能

OBD2端子の本来の目的は、エンジンやトランスミッションなどの電子制御ユニットに記録された故障コードを読み取ることです。

国土交通省の「道路運送車両法施行規則」に基づき、車検制度においてもこの端子を活用した「OBD検査」が導入されています。

特に先進安全装置（ADAS）の故障コード確認が必須化されるなど、車の安全を守るための重要な窓口としての役割が強まっています。

不具合が発生した際に点灯する「エンジンチェックランプ」の原因を特定するためには、この端子を通じた診断が欠かせません。

OBD2端子に接続できる便利アイテム5選

ここでは、OBD2端子を活用してカーライフをより快適にするおすすめのアイテムを紹介していきますね。

故障診断機

個人でも購入できる小型の故障診断機（スキャンツール）を接続すれば、ディーラーに行かなくても車の不具合をチェックできます。

エンジン警告灯が点灯した際、異常箇所の特定やエラーコードの消去を自分で行えるのが最大のメリットです。

最近ではプロ仕様に近い多機能なモデルも安価に流通しており、DIYで整備を楽しみたいオーナーから高い支持を得ています。

ただし、むやみにエラーを消去するのではなく、根本的な原因を修理することが安全走行のためには重要ですよ。

本格的な診断機を一台持っておくと、中古車選びの際にコンピューター内部の故障履歴まで確認できるため、状態の良い車両を見極める大きな助けになります。また、走行中に警告灯が点灯した際もすぐに自分でエラー原因を特定できるので、慌てずに適切な応急処置や修理依頼ができるようになります。

レーダー探知機

市販のレーダー探知機の中には、OBD2端子から電源と車両情報を同時に取得できるタイプが多く存在します。

従来のシガーソケット給電とは異なり、正確な車速や燃費、エンジン水温などを画面に表示できるのが魅力です。

トンネル内などGPSが届かない場所でも、車両側の速度センサー情報を利用することで自車位置を正確に把握し続けられます。

配線もダッシュボード下で完結するため、車内をすっきり見せたいこだわり派の人にもおすすめの接続方法ですね。

多機能メーター

純正のメーターパネルには表示されない詳細な情報を確認したいなら、OBD2接続の多機能メーターが最適です。

ブースト圧や油温、吸気温度といったスポーツ走行に欠かせない数値を、カプラーオンで簡単に追加できます。

複雑な配線加工やセンサーの取り付け作業が不要なため、初心者でも比較的簡単にドレスアップと機能強化を両立できるでしょう。

最近では、BMWやトヨタのGRスープラ向けに、スマホから排気バルブを操作できる「MotorCom」のような革新的な製品も登場しています。

アプリ用アダプター

BluetoothやWi-Fiに対応した小型アダプターを端子に差し込めば、手持ちのスマートフォンを高性能なモニターに変えられます。

専用アプリと連携することで、走行ログの記録やリアルタイムのデータ表示をワイヤレスで実現できる仕組みです。

たとえば小野測器の「Sound One」のようなアプリを使えば、走行中の車両データと走行情報を一括で記録することも可能になります。

アダプター本体が非常にコンパクトなので、使用しないときはグローブボックスに収納しておける手軽さも人気の理由です。

バックアップツール

バッテリー交換を自分で行う際、メモリーの消失を防ぐために使用するのがOBD2接続のバックアップツールです。

バッテリーを外すとリセットされてしまう時計、ナビの設定、パワーウィンドウのオート機能などをそのまま保持できます。

端子を通じて車両に微弱な電流を流し続けることで、コンピューターの学習データが消えるリスクを回避できる便利な道具です。

乾電池やポータブル電源をソースとするタイプがあり、作業中の「メモリー飛び」を心配せずにバッテリー交換が進められますよ。

OBD2端子を活用するメリット5つ

OBD2端子を上手に使いこなすことで、どのようなメリットがあるのかを詳しく解説していきます。

故障診断

最大のメリットは、目に見えない車の内部状況を数値やコードで可視化できる故障診断機能です。

日本自動車工業会の報告書でも指摘されている通り、近年の車は高度な電子制御化が進んでおり、人の目だけでは不具合を見つけるのが難しくなっています。

OBD2を活用すれば、不具合の予兆を早期に発見して大きな故障を未然に防げる可能性が高まります。

プロの整備現場でも、まずはスキャンツールを接続して診断を始めるのが現代のスタンダードな手順となっていますね。

リアルタイム監視

走行中の車の状態をリアルタイムで監視できるのも、オーナーにとって大きな安心材料となります。

水温計がついていない車種でも、OBD2経由で正確な温度を把握していれば、オーバーヒートなどのトラブルを回避しやすくなるでしょう。

また、瞬間燃費や平均燃費を常に確認することで、自分の運転のクセを把握してエコドライブを意識するきっかけにもなります。

数値としてデータが見えるようになることで、愛車のコンディションをより深く理解できるのが嬉しいポイントです。

給電機能

OBD2端子からは常時電源が供給されているため、外部機器の電源供給源として活用できる側面があります。

シガーソケットを他の用途で使いたい場合や、配線を隠して電装品を取り付けたいときに非常に便利なポートとなります。

アクセサリー（ACC）連動の設定ができる機器を選べば、エンジン始動に合わせて自動でオン・オフさせることも可能です。

ただし、常時電源という性質上、電源の取り扱いには注意が必要な場面もあるのであらかじめ理解しておきましょう。

スマホ連携

Bluetooth対応のアダプターを使えば、スマートフォンとの連携が驚くほどスムーズになります。

専用のモニターを買い足さなくても、高精細なスマホの画面をそのまま車両モニターとして活用できるのは経済的です。

最新のアプリを使えば、地図アプリの上に車両情報を重ねて表示させるなど、自分好みのカスタマイズを楽しむことができます。

物流業界などのDX化においても、この仕組みを使った簡易的なデジタルタコグラフの導入などが進んでいる注目の分野ですよ。

バックアップ保持

DIY派にとって、バッテリー交換時のデータ保護ができる点は非常に大きなメリットといえます。

最近の車は電子制御が複雑なため、一度メモリーがリセットされるとアイドリングが不安定になるなど再学習が必要なケースも少なくありません。

OBD2端子から給電しながら作業することで、面倒な再設定作業をすべてスキップしてスムーズに交換を終えられるようになります。

作業時間を短縮できるだけでなく、予期せぬシステムエラーを防ぐための安全策としても非常に有効な手段です。

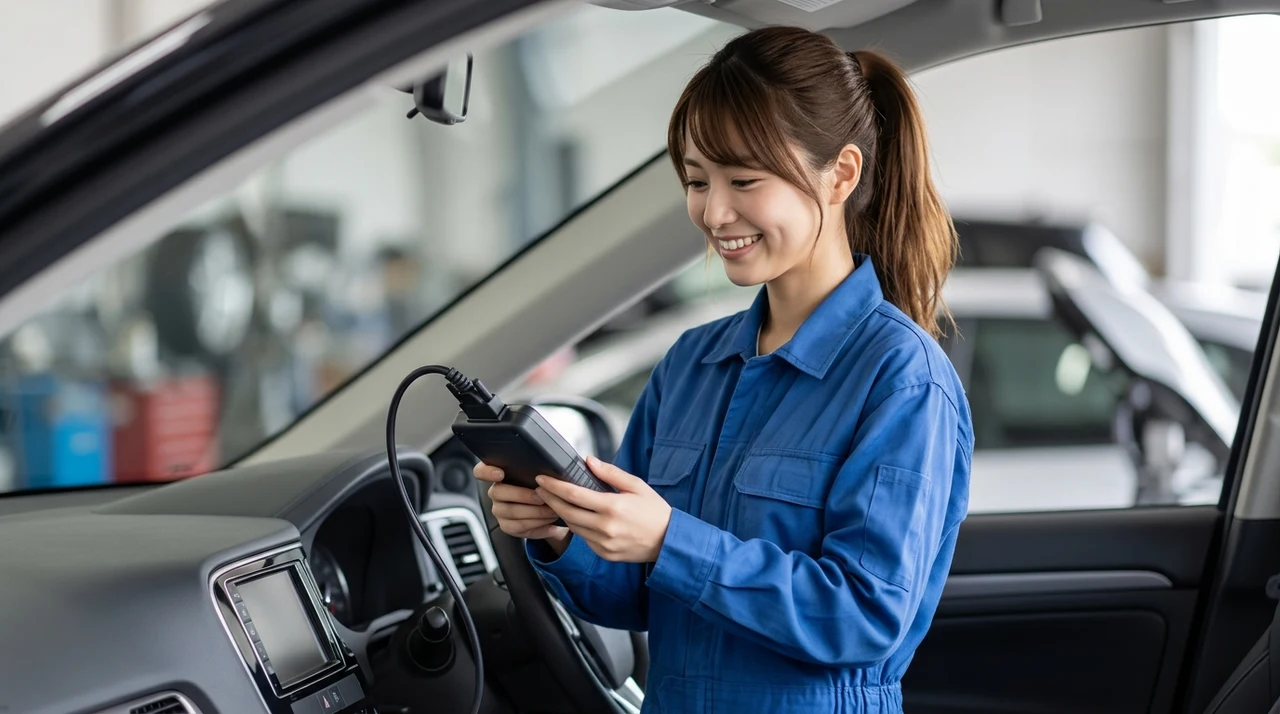

OBD2端子を利用するデメリット3つ

便利なOBD2端子ですが、利用する際には知っておくべき注意点やリスクも存在します。

バッテリー上がり

最も注意しなければならないのが、接続した機器による「バッテリー上がり」のリスクです。

OBD2端子の16番ピンには、エンジンを切っても電気が流れる常時電源が来ているため、機器を繋ぎっぱなしにすると微弱な電流を消費し続けます。

安価なアダプターや待機電力の大きい機器を長期間放置すると、いざ車を出そうとしたときにエンジンがかからない事態を招きかねません。

長期間車に乗らないことがわかっている場合は、念のため機器を外しておくなどの対策を講じるのが賢明といえますね。

OBD2端子にアクセサリを接続したままにすると、エンジンを切っていても「暗電流」としてバッテリーの電力を消費し続けます。長期間車を放置するとバッテリー上がりの原因になるため、数日間乗らない場合は機器を取り外すか、主電源スイッチ付きの製品を選ぶのがおすすめです。

盗難リスク

OBD2端子は車両のコンピューターに直接アクセスできる入り口であるため、サイバーセキュリティ上の懸念が指摘されています。

欧州自動車工業会（ACEA）のレポートでも、このポートを介した外部デバイスの接続が、不正アクセスの経路となる可能性が警告されています。

具体的には「CANインベーダー」と呼ばれる手法で、このネットワークを悪用してドアロックの解除やエンジン始動が行われるリスクです。

利便性が高い反面、車両のセキュリティを突破する窓口になり得るという点は意識しておく必要があるでしょう。

保証への影響

OBD2端子に純正品以外の機器を常時接続していると、ディーラーでの保証修理が受けられなくなるケースがあります。

社外品の通信が車両の制御ネットワーク（CAN）に干渉し、予期せぬ不具合やノイズを引き起こす原因になると判断されることがあるためです。

特に分岐ケーブルを使って複数の機器を同時接続している場合は、通信エラーが発生しやすくなるので注意が必要です。

点検や修理に出す際は、あらかじめ取り付けた機器を外しておくことが、不要なトラブルを避けるためのマナーといえますね。

OBD2端子に関するQ&A

最後に、OBD2端子についてよくある疑問にお答えしていきます。

OBD2端子の場所が見つからないときはどこを探せばいい？

運転席の足元になければ、グローブボックスの中や、センターコンソールのサイドパネルを外した奥にある可能性があります。どうしても見つからない場合は、取扱説明書の「ヒューズ」や「自己診断」の項目を確認してみましょう。

分岐ケーブルを使ってレーダーとメーターを同時接続しても大丈夫？

物理的な接続は可能ですが、複数の機器が同時に車両コンピューターと通信しようとすると、データの衝突（通信エラー）が起きる恐れがあります。警告灯が点灯したり動作が不安定になったりする場合は、すぐに使用を中止してください。

走行中にOBD2診断機を繋ぎっぱなしにしても壊れない？

基本的には問題ありませんが、診断用ではない安価なツールを常時接続すると、車両のネットワークに負荷をかけることがあります。データの更新頻度が高い多機能メーターなどは、車両への影響を考慮して設計された信頼性の高い製品を選びましょう。

OBD車検に落ちる原因は端子にあるの？

端子自体が破損している場合はもちろんですが、接続した機器が原因で診断が正常に行えない場合も不合格になる可能性があります。検査の際は必ずOBD2ポートを空の状態にして、純正のコンピューターが正しく通信できる環境を整えておくことが必要です。

活用シーン	主なアイテム	得られるメリット
メンテナンス	故障診断機	エンジン警告灯の消去や不具合箇所の特定
ドレスアップ	追加メーター	水温や油圧など詳細データのリアルタイム表示
安全・防犯	レーダー探知機	正確な車速の把握と車両情報のモニタリング
バッテリー交換	バックアップツール	カーナビやパワーウィンドウの設定保持

まとめ：OBD2端子を使いこなして愛車を管理しよう

OBD2端子は、運転席の足元に隠れている愛車の「情報の窓口」です。

故障のチェックから便利なメーターの追加まで、使い道は想像以上に広がります。とくに、自分自身でバッテリー交換をする人にとって、設定を消さないためのメモリーバックアップ機能は必須と言える重要ポイント。

一方で、機器の繋ぎっぱなしによるバッテリー上がりには注意が必要です。

まずは、自分の車のどこに端子があるのかを確認することから始めてみましょう。

場所さえ分かれば、あとは目的に合ったアイテムを繋ぐだけ。

私のおすすめは、スマホと連携できる診断アダプターです。

初心者なら、この一択で失敗しにくいですよ。

愛車の状態を数値で把握できる楽しさを、ぜひ一度試してみてください。

DIYでの整備やカスタムが、もっと安心で楽しいものに変わりますよ。
